概述:
該泵輸送溫度70°C以下,黏度10Fo (75C.S.T) 以下的各種潤滑性油料和其他無固體顆粒、無腐蝕性的介質。適用于各大油田、加油站、石油公司、工礦企業吸送原油、機油、柴油、食用油等油料。

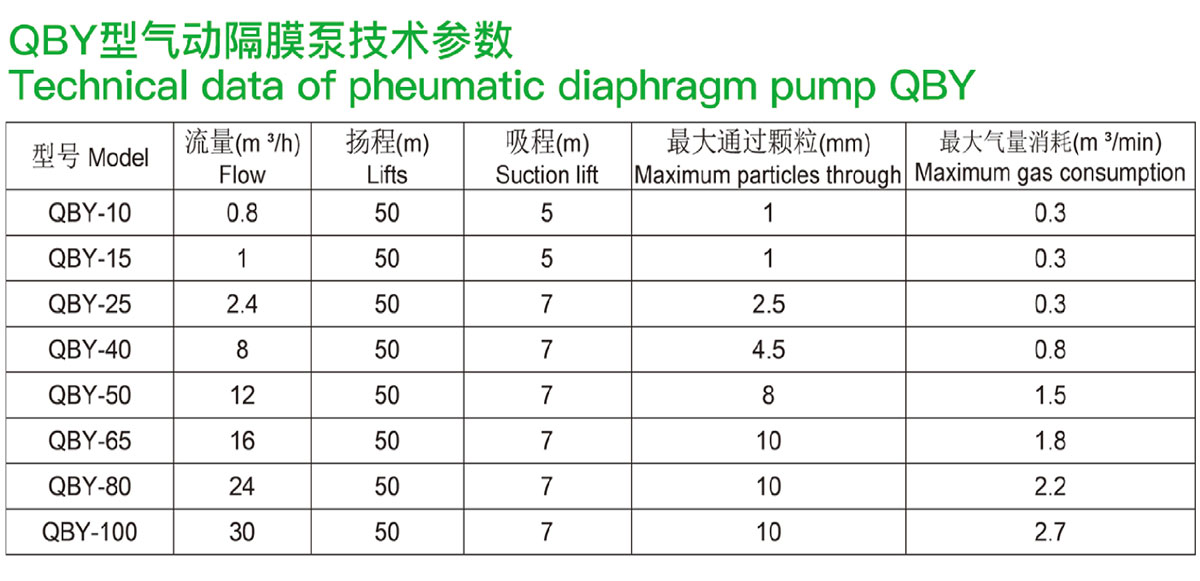

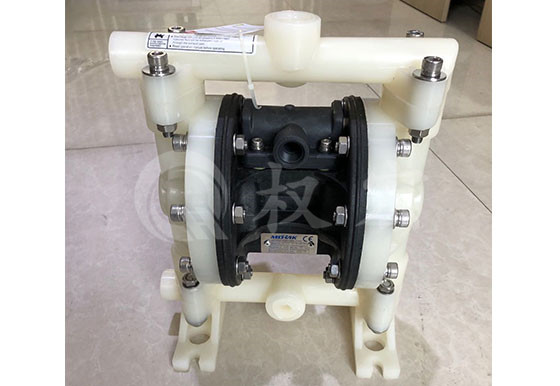

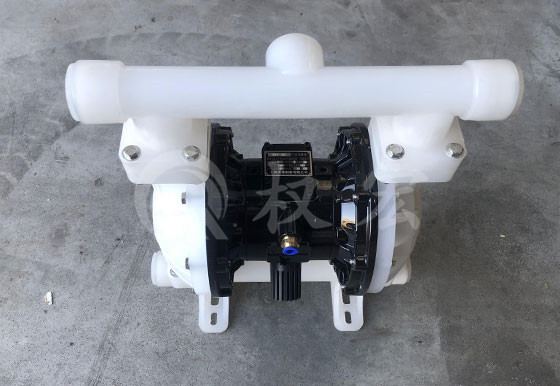

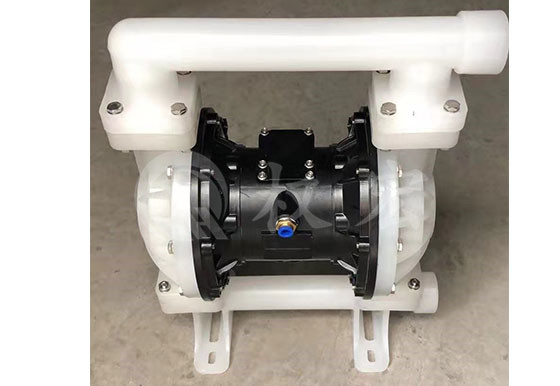

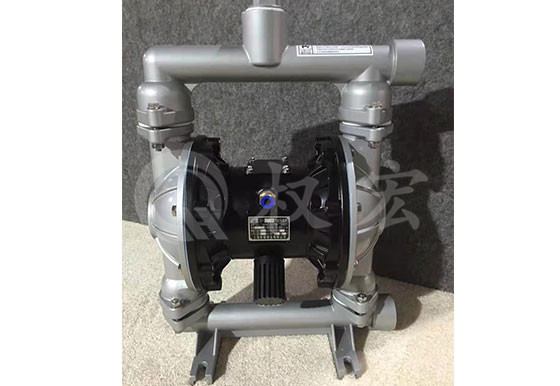

QBY隔膜泵:
本泵是一種新型輸送機械,采用壓縮空氣、蒸氣、工業廢氣作為動力源,對于各種液體及帶顆粒的流體、膠質液體能全部抽光洗凈。
本泵的主要特點是不需灌引水,既能抽送流動的液體,又能輸送一些不 易流動的介質,吸程高、揚程可調(0~50米) 氣源壓力只需大于0.1Mpa既能工作,防火防爆,具有潛水泵、自吸泵、雜志泵、泥漿泵的一切動能和輸送機械的許多特點。
氣動隔膜泵的工作原理:

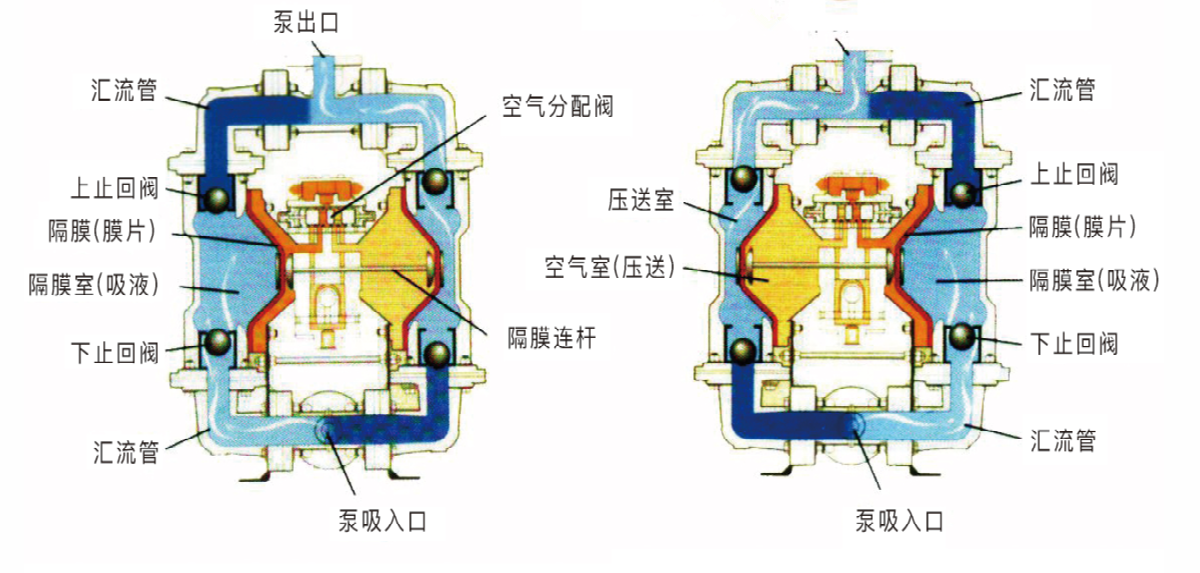

氣動隔膜泵至動作原理請參考下圖。途中左右兩邊名有一一個隔膜, 每一個隔膜室各有一軟質之隔膜在中間將隔膜室中的壓送室及空氣驅動部(空氣室)隔開并密閉起來。當壓縮空氣進入隔膜室中的空氣室時,隔膜即受壓往外推出,形成壓送行程,在壓送室的流體即受壓經上止回閥、匯流管,而后由泵出口流出。由于兩片隔膜中間以隔膜連桿相連,當一邊的隔膜往外推出向外壓送流體的同時,另一邊隔膜即向內收縮,進行相反的吸液行程,使相對的空間充滿液體。當隔膜到達行程終點以后,泵內之空氣分配閥將自動切換位置,使空氣得以切換進入另一隔膜室(空氣室), 反向重復 上述動作;兩邊的隔膜室將因此呈現交替的壓送及吸液動作。
